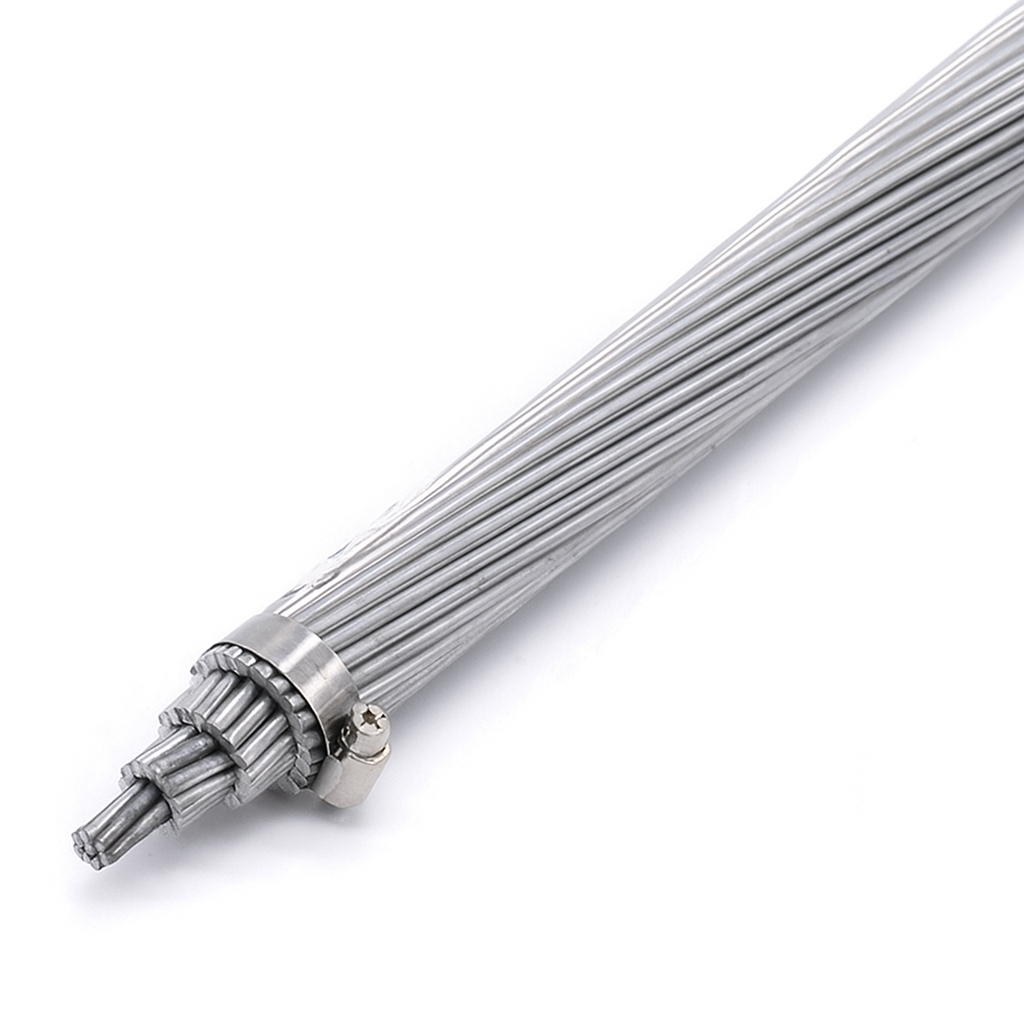

ACSR iletkenler, galvanizli çelik tellerden oluşan bir çekirdek üzerine, bir veya birden fazla kat yüksek iletkenlikli alüminyum tellerin (EC Sınıfı 1350 veya 1370) konsantrik olarak sarılmasıyla üretilir. Bu kombinasyon, alüminyumdan gelen mükemmel iletkenliği ve çelik çekirdekten gelen yüksek mekanik dayanımı bir araya getirir. ACSR iletkenler özellikle uzun açıklıkların, yüksek çekme kuvvetlerinin veya zorlu iklim koşullarının bulunduğu havai iletim ve dağıtım hatlarında yaygın olarak kullanılır.

Ana Özellikler

Yüksek elektriksel iletkenlik (≥ %61 IACS)

Galvanizli çelik çekirdek sayesinde üstün çekme dayanımı

Mükemmel korozyon direnci (A/B/C galvaniz kaplama sınıfları)

AG / OG / YG havai hat uygulamalarına uygun

EN 50182 / IEC 61089 standartlarına uygun üretim

Teknik Özellikler ve Veriler (According to EN 50182 / IEC 61089)

Tip / Tanım	Yapı (Al/Çelik)	Al Alanı (mm²)	Çelik Alanı (mm²)	Toplam Alan (mm²)	Yakl. Dış Çap (mm)	Yakl. Kütle (kg/km)	Kopma Yükü (kN)	DC Direnç (Ω/km @20°C)	ASTM Eşdeğeri
ACSR 16/3	6 Al + 1 St	13.6	2.3	15.9	5.9	73	5.4	1.910	Sparrow
ACSR 25/4	6 Al + 1 St	21.2	3.8	25.0	7.4	110	8.4	1.230	Raven
ACSR 35/6	6 Al + 1 St	30.1	4.8	34.9	8.7	150	10.6	0.868	Pigeon
ACSR 50/8	6 Al + 1 St	42.4	6.6	49.0	10.4	200	13.9	0.641	Rabbit
ACSR 65/10	6 Al + 1 St	54.3	8.4	62.7	11.8	245	17.4	0.509	Weasel
ACSR 80/12	6 Al + 1 St	67.4	10.4	77.8	13.0	305	20.5	0.411	Ferret
ACSR 100/16	6 Al + 1 St	84.5	13.0	97.5	14.7	370	24.4	0.328	Raccoon
ACSR 125/20	6 Al + 1 St	105.7	15.6	121.3	16.4	460	29.3	0.268	Dog
ACSR 150/25	6 Al + 1 St	126.7	18.7	145.4	17.9	540	33.6	0.229	Wolf
ACSR 185/30	6 Al + 1 St	156.5	22.8	179.3	19.9	655	39.6	0.185	Panther
ACSR 240/40	30 Al + 7 St	230.0	33.0	263.0	21.8	790	49.5	0.125	Moose
ACSR 300/50	30 Al + 7 St	283.0	40.7	323.7	23.6	950	56.5	0.100	Drake
ACSR 400/65	30 Al + 7 St	380.0	56.0	436.0	27.4	1250	71.0	0.078	Bear
ACSR 500/80	45 Al + 7 St	474.0	70.0	544.0	31.6	1510	87.0	0.063	Moose (L)
ACSR 560/85	54 Al + 7 St	520.0	77.0	597.0	33.4	1620	94.0	0.057	Drake
ACSR 600/100	54 Al + 19 St	556.0	104.0	660.0	35.8	1780	112.0	0.053	Eagle
ACSR 700/95	54 Al + 19 St	660.0	95.0	755.0	37.8	1900	125.0	0.045	Falcon
ACSR 800/100	72 Al + 19 St	760.0	104.0	864.0	40.6	2050	136.0	0.039	Hawk
ACSR 900/110	72 Al + 19 St	855.0	115.0	970.0	42.9	2250	146.0	0.035	Osprey
ACSR 1000/125	84 Al + 19 St	950.0	125.0	1075.0	45.0	2400	157.0	0.031	Swan

Standartlar

• EN 50182 / IEC 61089 – Havai elektrik iletkenleri (Avrupa & Uluslararası Standart)

• TS EN 50182 / TS IEC 61089 – Türk standartları

• ASTM B232 / B232M – Amerikan referans standardı

• BS 215 Bölüm 2 – Britanya standardı

• DIN 48204 – Alman standardı

Kullanım Alanları

• Havai enerji iletim ve dağıtım hatları

• Uzun açıklıklı hatlar ve nehir geçişleri

• Yüksek rüzgâr veya buz yükü bulunan bölgeler

• Dağlık veya kıyı bölgeleri
